幻灯，其实从一开始便具有动画的意识。不管是声称自己是幻灯发明者的基歇尔，亦或不乐意承认自己这个发明的惠更斯，以及多维参与幻灯时代启幕的先驱者，都曾试图把幻灯和动画撮合在一起。
基歇尔的隐写镜（1640年代）
- 德国学者与博物学家基歇尔（Athanasius Kircher） 在其《光与影的大艺术（Ars Magna Lucis et Umbrae）》（1645）中，提出了一种创新的影像系统“隐写镜”（Camera Obscura），并建议通过镜面反射投影活昆虫与皮影木偶，作为表演戏剧性场景的方式。基歇尔的这一构思，将影像与物理现象结合，开创了影像技术与娱乐表演的早期结合。
- Kircher, A. (1645). Ars Magna Lucis et Umbrae.Amstelodami:Apud Joannem Janssonium à Waesberge, & Haerdes Elizaei Weyerstraet, 912-913.
1890年代，德国汉堡的克里斯光学研究所制作了一款标题为“月球上的一天”的天文模拟动画旋转幻灯片。
惠更斯幻灯片手稿的动画意识（1959）
-
动作分解的初步实践：
- 1959年，物理学家、天文学家克里斯蒂安·惠更斯（Christiaan Huygens，1629-1695）在其留下的幻灯片手稿中，详细描绘了一个类似于死神的角色运动过程。手稿中，惠更斯以虚线标示预期动作：挥动手臂，甚至将头骨从脖子上取下又重新放回。虽然目前尚无确凿证据证明惠更斯在当时实现了幻灯动画的实际投影，但这组手稿清晰地展现了他对连续动作的分解意识，可被视为动画“关键帧”逻辑的早期萌芽。
-
“木偶戏”与可动结构的猜想：
- 在1662年4月19日致其兄弟洛德韦克（Lodewijk Huygens）的信件（No.1005）中，惠更斯将自己的幻灯投影称为“木偶戏”（marionettes）。原文提到：“我觉得你父亲似乎有意让这种木偶戏在卢浮宫上演”（il me semble que où ππετει à mon Pere de faire jouer de telles marionettes au Louvre）。
- 这一遣词不由让人猜测惠更斯的幻灯演示是否并非简单的静止图像切换，而是直接使用了提线木偶或类似于皮影结构的可动偶。这种将光学投影+机械操纵的构思，极大地拓宽了早期幻灯的技术内涵。
-
消极态度与光学构造：
- 有趣的是，惠更斯对其发明的幻灯机似乎持有一种矛盾的消极态度。他显然并不热衷于将其送往宫廷展示，只是“实在想不出合理的借口推脱”。为了阻碍演示，他在信中向兄弟传授了破坏机器的方法：他提及幻灯机内有3片玻璃（即他设计的先进成像透镜系统），只需取下两片相邻玻璃片中的一片，剩下的部分便无法正常成像。
- 这种科学精英对“娱乐工具”的轻视，侧面印证了当时幻灯技术在成像质量上的突破——惠更斯通过多透镜组合提升了清晰度，以至于他确信只要破坏了这种精确的光学平衡，外行人便无法修复并使用它。
-
参考资料：Huygens C. (1662). No 1005.Christiaan Huygens à [Lodewijk Huygens].19 avril 1662[EB/OL]. DBNL. https://www.dbnl.org/tekst/huyg003oeuv04_01/huyg003oeuv04_01_0059.php#z1005
↑ 惠更斯的幻灯片手稿（Christiaan Huygens，1659）
罗伯特·胡克对幻灯动画效果的感官描述（1668）
- 皇家学会的光学演示：
- 1668年，英国科学家罗伯特·胡克（Robert Hooke，1635-1703）在向英国皇家学会演示其改进的投影装置时，对幻灯产生的视觉效果进行了深刻的记录。与惠更斯侧重于机械结构的手稿不同，胡克更关注投影影像带给观众的心理震撼。
- 关于“超自然”动作的论述
- 胡克在关于幻灯的描述中明确提及了图像的动态潜力：“不太精通光学的观众，应该能看到各种出现和消失，以及可能以此方式表现出来的运动、变化和动作，会很容易相信它们是超自然和神奇的。”。
- 这一表述揭示了早期动画技术的一个重要特质：在电影发明之前的两百多年，科学家已经意识到通过光影的“出现和消失”（即图像的更替与位移）可以模拟出生命感。胡克不仅是在讨论一种光学仪器，更是在讨论一种感官欺骗的机制。
- 标志着幻灯动画技术从“如何让画面动起来”的机械探索，开始进入“如何让观众相信这种运动”的感知研究。
- 动画作为“奇观”的雏形
- 胡克的这段记录预示了后来“幻灯戏法”的兴起。他敏锐地察觉到，对于不了解透镜成像原理的大众而言，这种人为创造的“运动”具有某种神圣或恐怖的超自然力量。这种将技术隐藏在幕后、将动态呈现给观众的模式，构成了早期动画表演的核心叙事逻辑。
-
参考资料：Society R. (1809). The Philosophical Transactions of the Royal Society of London, from Their Commencement in 1665 to the Year 1800. London: PRINTED BY AND FOR C, AND R,BALDWIN, NEW BRIDGE-STREET,BLACKFRIARS, 269.
莱布尼茨关于“怪诞运动”的幻灯设想（1675）
- 展览计划中的光学奇观
- 1675年，德国博学者戈特弗雷德·莱布尼茨（Gottfried Wilhelm Leibniz，1646-1716）提出了一项宏大的世界展览计划，旨在通过各种科学发明吸引公众。在其构思中，幻灯投影被定位为展览开场与闭幕的关键环节，用于呈现一系列极具视觉冲击力的影像。
- 超越人体极限的动画意识
- 莱布尼茨在其设想中特别强调，应使用幻灯展示那些“可以被分解的，人类无法做出的，非常不寻常和怪诞的动作”。这一观察极其敏锐：他不仅理解了幻灯片可以实现动作分解，更意识到动画媒介的独特属性——即创造超现实、非自然的动态。
- 莱布尼茨认为，这种“怪诞”的动态能够激发观众的惊奇感。虽然目前没有任何证据表明这一设想在当时的展览中得到实现，但它在理论层面预示了动画作为超现实表现工具的潜能，打破了投影技术仅限于模拟现实的固有认知。
- 作为“展示表演”的幻灯
- 莱布尼茨的构想将幻灯从实验室的演示工具转化为一种成熟的公共表演媒介。他关于“非人动作”的描述，与两百年后早期动画短片中常见的夸张变形和奇幻叙事在精神上一脉相承，展现了这位博学者对动态影像艺术属性的前瞻性洞察。
- 莱布尼茨的视角与同时期的惠更斯形成了鲜明对比：惠更斯视幻灯为“琐碎的消遣”，而莱布尼茨则将其视*“知识传播与感官震慑”的利器。他提到的“无法做出的动作”，可能暗示了通过快速切换幻灯片或使用重叠滑片来实现物体的形变或肢体的解构，这正是后来幻灯戏法（Phantasmagoria）的技术核心。
-
参考资料：Rossel D. (2002). Leibniz and the Lantern. New Magic Lantern Journal. 9(2), 25-26.
约翰·韦格尔与“滑动幻灯片”的机械化动画（1689）
- 机械滑片的诞生
- 1689年，德国雕刻家与出版商约翰·克里斯托夫·韦格尔（Johann Christoph Weigel，1661–1726）描述了一种早期的机械幻灯片构造。这一发明标志着幻灯从单一的静态投射向具有机械连动功能的动态展示转变。
- 分层意识与平移动画
- 韦格尔描述的这种装置核心在于玻璃构件的重叠与相对运动：一个固定的玻璃片通常被涂绘成风景或建筑背景，而另一个可移动的玻璃小片则绘有人物或动物。通过丝线、拉绳或木制滑轨的控制，操作者可以让可动片在固定片上水平划过。在投影幕上，观众便能看到人物在背景前走过的画面，实现了一种简单的“平移”动画。
- 这类装置后来在动画史上被称为“滑动幻灯片”（Sliding Slides）。它在技术上确立了现代动画中两个重要的概念：
- 分层设计（Layering）：将背景与角色分离，减少了重复绘制的工作量。
- 机械控制动态：通过外部物理作用力（而非仅仅依靠视觉暂留）来产生可控的、持续的位移运动。
- 韦格尔的描述不仅记录了一种光学玩具，更记录了人类试图在二维平面上模拟现实物理空间运动的早期工程尝试。
-
参考资料：Magic lantern. (n.d.). Wikipedia. https://en.wikipedia.org/wiki/Magic_lantern
Hecht, H. (1993). Pre-Cinema History: An Encyclopaedia and Annotated Bibliography of the Moving Image Before 1896.
↑ 滑动幻灯片（约1880年代） © De Luikerwaa
泰姆的商品化机械幻灯片（1709）
- 从实验室走向作坊
- 1709年，德国汉诺威的玻璃商人泰姆（Themme）开始制作并出售一系列包含可动构件的机械幻灯片。德国博学者扎卡里亚斯·康拉德·冯·乌芬巴赫（Zacharias Conrad von Uffenbach）在其游记中详细记录了泰姆的作品，这标志着机械幻灯动画装置已初步具备了商品化和标准化的特征。
- 根据冯·乌芬巴赫的描述，泰姆的幻灯片已经能够实现多种动态效果：
- 循环运动：通过机械构造使投影中的“轮子”产生旋转效果，这是对周期性动作的最早机械模拟。
- 瞬间变换：利用可快速拉开的遮罩（Mask），实现画面的突然切换或消失。这种驱动机制虽然简单，但却为光学投影增添了时间维度上的节奏感。
- 技术继承与历史考证
- 尽管泰姆制作的原始幻灯片未能留存至今，但其设计的影子可以在19世纪广为流行的机械幻灯片中找到对应。
- 泰姆的尝试证明，在18世纪初，人们已经不再满足于投射静止的图像，而是开始通过手工机械结构，试图在投影屏幕上复现物理世界的动态规律。
- 泰姆的案例在技术史上非常重要，因为它引入了“循环逻辑”（即旋转的轮子）。在现代动画中，循环动作（Cycle）是节省工作量、表现持续运动的核心手段。泰姆通过简单的机械轴心，在三百年前就解决了如何在动画中表现“无尽运动”的难题。
-
参考资料：von Uffenbach Z. (1753). Zacharias Conrad von Uffenbach, Merckwürdige Reisen durch Niedersachsen. Frankfurt/Leipzig/Ulm: Stettinische Buchhandlung, 62–63.
↑ 遮罩滑动幻灯片（约19世纪） © De Luikerwaa
穆森布罗克与动画幻灯技术的系统化推广（1730s-1739）
-
科学沙龙中的动画推广
- 1730年代中期，荷兰物理学家彼得·穆森布罗克（Petrus van Musschenbroeck，1692-1761）在双层滑动幻灯片的基础上，研发了一系列复杂的机械幻灯装置。
- 1736年，他将其成果向著名法国科学家阿贝·诺莱特（Abbé Nollet）展示。诺莱特随后在巴黎的科学沙龙中多次演示这些装置，并在其著作中强调，动画效果的最终呈现高度取决于“绘画与设计的巧妙程度”。这种跨国界的学术交流，使动画技术从私人实验走向了欧洲科学界的公共视野。
-
《物理学原理（Beginselen Der Natuurkunde）》（1739）：
- 首次系统地向公众披露了多种机械幻灯片的构造原理。他通过详尽的插图介绍了以下几种核心驱动机制：
- 滑动机构（Sliding）：用于表现平移运动。
- 遮罩机构（Shutter）：用于实现画面的瞬间出现、消失或转变。
- 旋转机构（Rotating）：用于表现风车、磨坊或星体的循环转动。
- 杠杆机构（Lever）：通过往复运动模拟人类或动物的肢体动作。
-
历史意义：
- 穆森布罗克的贡献在于将零散的幻灯戏法转化为了可复制的科学仪器。他的著作不仅是物理学史的经典，更是最早的“动画制作指南”之一。通过将动作分解为滑动、旋转和摆动等物理模组，他为后世更为复杂的精密机械滑片（如19世纪的多种联动机构）奠定了坚实的工程学基础。
-
参考资料：
Burns P. (2021). The History of the Discovery of Cinematography. precinemahistory.net/1700.htm
Musschenbroek P. Beginselen Der Natuurkunde, Beschreven ten dienste der Landgenooten.Vol.2[M]. Leyden: Samuel Luchtmans, 1739: 632-633.
↑ 穆森布罗的机械幻灯片插图（1739）
哥特文学流行与幻灯动画意识的转向（1760s）
-
哥特审美对幻灯功能的影响
- 1764年，随着贺拉斯·华尔浦尔（Horace Walpole）的哥特小说《奥特兰多城堡》（The Castle of Otranto）的出版与推广，哥特文学开始在欧洲盛行。
- 这一文学浪潮中对超现实、阴森及恐怖意象的追求，直接改变了幻灯的使用语境。幻灯机逐渐从科学演示工具演变为一种通过视觉奇观来“吓唬”观众的媒介。
-
动态影像对恐惧心理的强化
- 在实际表演中，相比于静止的图像，会动的鬼魂影像能够产生远为显著的惊悚效果。
- 小说中所描绘的那种“复活”的盔甲或“走出画框”的幽灵，对视觉的动态表达提出了明确要求。
- 动画技术开发的文学驱动
- 受此社会心理和审美趋势的影响，幻灯动画技术得到了更广泛的开发。为了复现哥特文学中的恐怖细节，开发者不再满足于投射单一画面，而是致力于通过机械手段使影像产生位移或形变。这种由文学思潮驱动的开发，不仅丰富了早期动画的题材，也促使幻灯技术向着追求“生命感”和“戏剧性”的方向加速演进。
盖约特的手动动画操作与烟雾投影实验（1770）
-
海上风暴动画：图层分层与手动晃动
- 1770年，法国发明家埃德姆-吉勒斯·盖约特（Edmé-Gilles Guyot）在其著作中介绍了一种描绘海上风暴的新方法。
- 该方法使用两张独立的幻灯片：一张描绘从大风到平静状态的海面，另一张则绘有不同角度的船只。
- 投影师通过直接晃动幻灯片，在银幕上营造出船只在波浪中颠簸的动画错觉。
- 这种通过物理干预产生的动态，比单纯的机械滑片更具随机性与表现力。
- 盖约特的贡献揭示了电影前动画的一个核心逻辑：动作不一定非要通过复杂的机器产生，人的表演参与（晃动、对焦改变）同样是动画生成的动力源。 这种“投影师即表演者”的角色定位，在18世纪末到19世纪初的幻灯剧场中变得极其重要。
-
烟雾投影与空间动画意识
- 除了图像位移，盖约特还介绍了利用烟雾作为投影介质来制造幽灵在空中盘旋的错觉。
- 这种技术突破了传统白幕的平面限制，使影像具备了某种半透明的、深邃的空间感。
- 这一实验对后来埃蒂安-加斯帕德·罗伯特（罗伯逊）创造极具沉浸感的“幻影秀”（Phantasmagoria）起到了关键的技术铺垫作用。
- 百科全书中的技术传播
- 盖约特的方法在18世纪末得到了广泛传播。在1789年版的《大英百科全书》（Encyclopaedia Britannica）中，对此类动画技术有详细的介绍和插图。尽管该百科全书在编写时未明确提及盖约特的名字，但其描述的图层叠放与动态模拟方法，证明了盖约特的技术逻辑已成为当时光学投影领域的标准规范。
-
参考资料：
Rossell D.(2005). The Magic Lantern and Moving Images before 1800. Barockberichte 40-41(August), 686-693.
Colin M., George G., Andrew B.(1797). Encyclopaedia Britannica. Edinburgh : Printed for A. Bell and C. Macfarquhar. Vol.6. Edinburgh : Printed for A. Bell and C. Macfarquhar, 38-39.
Colin M., George G., Andrew B.(1797). Encyclopaedia Britannica. Edinburgh : Printed for A. Bell and C. Macfarquhar. Vol.19. Edinburgh : Printed for A. Bell and C. Macfarquhar, 323.

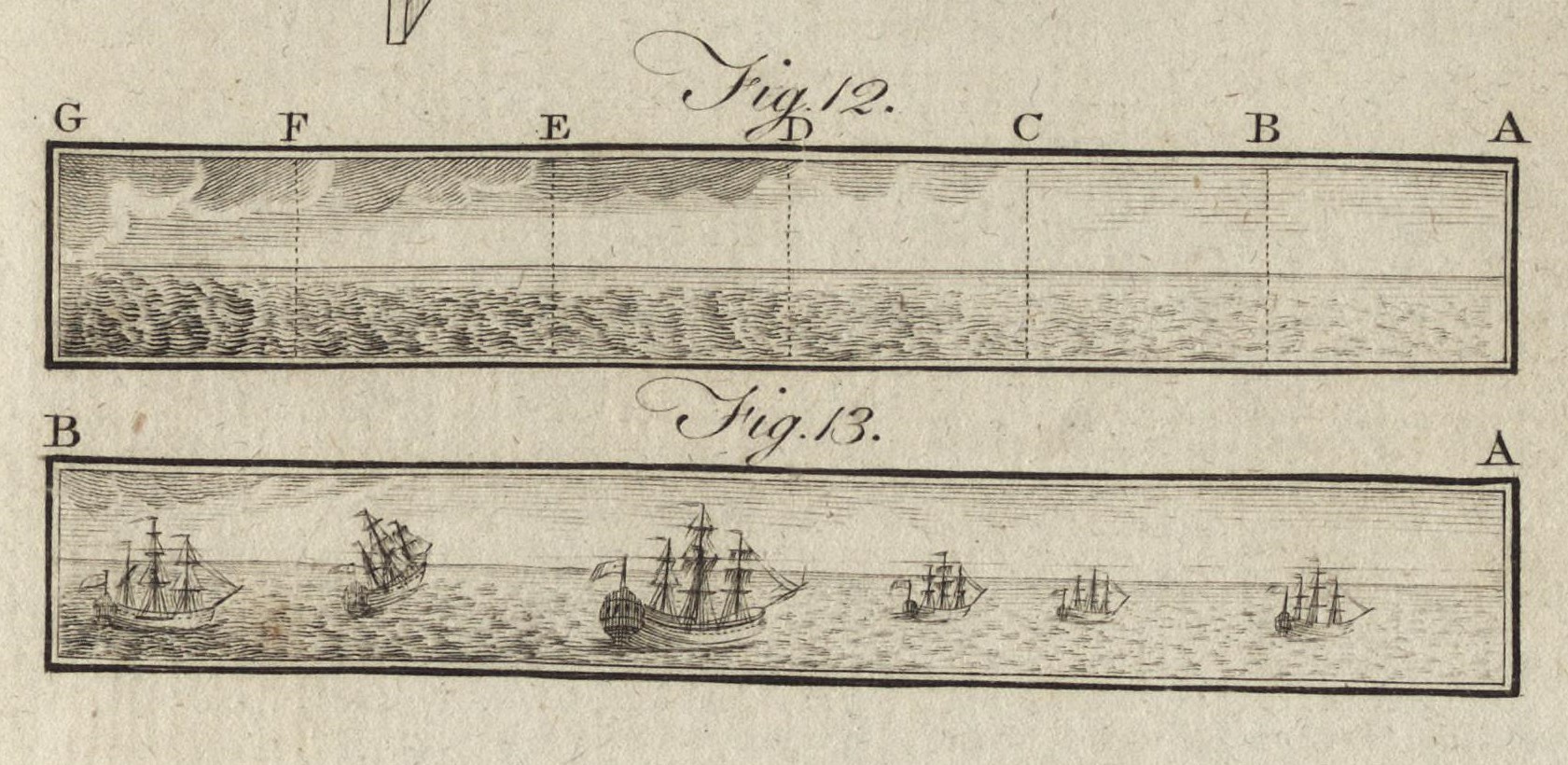

↑ 用两张幻灯片描绘海上风暴（大英百科全书，1797）
↑ 利用烟雾制造幽灵投影装置（大英百科全书，1797）
亚当·沃克的“太阳系仪”与天文动画系统（1780s）
- 宏大的背投视觉系统
- 1780年代，英国自然哲学家亚当·沃克（Adam Walker）发明了一种名为“太阳系仪”（Eidouranion）的复杂幻灯投影系统。该系统采用了当时罕见的背投技术，将巨大的半透明幕布作为显示媒介，投影师在幕后进行操作。这种设计消除了放映设备对观众视线的干扰，极大提升了视觉呈现的沉浸感与庄严感。
- 机械驱动的行星模拟动画
- “太阳系仪”的核心在于其复杂的机械运动系统。沃克通过精密的齿轮与发条装置，实现了对太阳系天体运行轨迹的动态模拟。在投影中，行星不仅能够围绕太阳旋转，还能展现卫星环绕行星运动等叠加动作。这种机械运动与光影结合的系统，使天文学中抽象的运行周期转化为直观的“动画过程”，成为
早期动画技术在科普教育领域的杰出代表。
- “太阳系仪”的核心在于其复杂的机械运动系统。沃克通过精密的齿轮与发条装置，实现了对太阳系天体运行轨迹的动态模拟。在投影中，行星不仅能够围绕太阳旋转，还能展现卫星环绕行星运动等叠加动作。这种机械运动与光影结合的系统，使天文学中抽象的运行周期转化为直观的“动画过程”，成为
- 多层叙事与动画集成
- 与此前单一的机械滑片不同，“太阳系仪”是一个集成的动力系统。它成功地将多组独立的机械运动（平移、旋转、轨道运动）整合在同一投影空间内。
- 这种对复杂物理规律的动画化还原，标志着幻灯技术已从单纯的“戏法”演进为一种能够承载大规模科学叙事的复杂动画媒介。
- 沃克的“太阳系仪”在技术史上的特殊地位在于其“系统性”。
- 如果说盖约特（Guyot）的手动晃动还带有表演的随意性，那么沃克的齿轮驱动则追求动画的数学精准性。
- 此外，背投技术的使用预示了现代影院放映空间布局的雏形——即让观众只看到“动的影像”，而忽略产生影像的“机器”。
↑ 太阳系仪（Edward Francis Burney 绘，1817）
溶解视图幻灯动画：从叠化影像到时间跨度的模拟（19世纪初）
-
技术的起源与发明者之争
- 溶解视图（Dissolving Views）是动画史上最重要的光学过渡技术之一。该技术可能源于魔术师保罗·菲利多（Paul Philidor）在18世纪末的幻影秀实验，但由于记录匮乏，史学界更倾向于将其归功于曾为菲利多工作的亨利·查尔德（Henry L. Childe）。据记载，查尔德于1807年发明了这一技术，并在1818年完成了关键的机械改进。
-
“溶解”动画的流行与标准化
- 1827年，查尔德通过一系列公开展览带动了溶解视图的流行。
- 1837年，伦敦阿德尔菲剧院在查尔德演出的海报上正式启用了“溶解视图”这一术语。这种技术打破了以往幻灯片切换时的生硬感，创造了一种流动的、具有生命力的视觉节奏。
-
多镜头协作与环境动画
- 溶解视图的实现依赖于两台或更多台幻灯机的精确配合（后来演变为整合在同一机身上的双镜头或三镜头幻灯机）。通过同步调整各镜头的遮光装置，投影师可以让第一张幻灯片在逐渐淡出的同时，第二张幻灯片在同一位置逐渐淡入。
- 这种技术最显著的动画特征在于其表现环境状态“渐变”的能力，例如：
- 时间流逝：展现同一场景从阳光明媚的白天逐渐过渡到灯火阑珊的夜晚。
- 季节更迭：表现同一森林景观从翠绿转为枯黄，最终被白雪覆盖。
- 这种由光学叠化产生的动画效果，不仅在视觉上更具诗意，更在叙事上赋予了动画表现“时间跨度”的能力，是电影叙事中“叠化”手法的直系先驱。
- 溶解视图的意义在于它解决了动画中的“状态渐变”问题。在此之前的机械滑片侧重于“动作”（如轮子转动），而溶解视图侧重于“演变”（如容颜老去或天气变化）。这种基于光学强度的动画意识，极大地丰富了人类对动态影像的审美感知。
↑ 从白天到晚上的叠化视效幻灯片（约19世纪）图源：de Luikerwaa
效果幻灯片：局部合成与早期“图层化”动画（约19世纪中后期）
- 效果幻灯片的双层结构
- 19世纪，随着幻灯表演叙事复杂度的提升，一种被称为“效果幻灯片”（Effect Slides）的动画形式应运而生。这类幻灯片通常采用双层或多层结构：前景幻灯片带有精确设计的“遮罩”（Mask），用于封锁主画面的特定区域；后层则是可替换的“效果”部分，专门负责该区域的动态表现。
- 多机位“合成”技术
- 在实际操作中，投影师利用多台（或多头）幻灯机将不同的滑片影像叠加在同一投影位置上。主画面通过遮罩在银幕上留出特定形状的黑暗区域，另一台幻灯机则将色彩鲜艳的动态效果精准地“填补”进去。这种技术的优势在于：
- 降低制作成本：无需为每一个细微的变化绘制完整的整幅背景，只需更换局部的效果片。
- 表现奇幻情景：非常适合表现圣母显圣、魔鬼现身或建筑物在火灾中坍塌等局部突变的动画效果。
- 在实际操作中，投影师利用多台（或多头）幻灯机将不同的滑片影像叠加在同一投影位置上。主画面通过遮罩在银幕上留出特定形状的黑暗区域，另一台幻灯机则将色彩鲜艳的动态效果精准地“填补”进去。这种技术的优势在于：
- 技术遗产：从光学遮罩到数字合成
- 基于遮罩的多图层（多平面）合成技术，在动画史上具有深远影响。它不仅是19世纪幻灯表演的核心特技，其逻辑在后来的传统电影动画（如Matte Painting）以及现代数字动画时代一直被沿用。这种将画面拆分为“静态背景”与“动态局部层”的思维，构成了现代视觉效果合成技术的基石。
- 这种技术甚至可以被理解为动画史上的第一次“非破坏性编辑”（整体连续图像/排除皮影戏等可分散结构构图）。操作者可以在不影响底图的情况下，通过调整遮罩层来实时改变局部的动态内容。
↑ 效果幻灯片的基础前景（Gabriel Grub，1875） © de Luikerwaa
↑ 效果幻灯片前后片的合成效果（Gabriel Grub，1875） © de Luikerwaa
威尼斯贡多拉：滑动与遮罩结合的机械动画（19世纪）
- 复合机械结构的协同
- 19世纪，机械幻灯片在模拟复杂动态景观方面达到了巅峰。
- 根据科学博物馆集团（Science Museum Group）的馆藏记录（编号：2012-5075/1），一件表现“威尼斯水城贡多拉”效果的幻灯片展示了滑动与遮罩设计的巧妙结合。该装置通过多层玻璃的相对运动，精准地再现了贡多拉在水面上摇曳前行的动画效果。
-
Science Museum Group. Magic lantern slide: Venice, Gondola effect. 2012-5075/1 Science Museum Group Collection Online. Accessed 1 July 2025. https://collection.sciencemuseumgroup.org.uk/objects/co8341785/magic-lantern-slide-venice-gondola-effect.
- 局部遮罩与层次模拟
- 在这种效果滑片的设计中，遮罩技术起到了关键作用。通过在特定玻璃层设置不透明的遮罩区域，投影师可以控制船只影像的出现范围，使其在视觉上呈现出在桥梁下方穿过或在建筑阴影中消隐的效果。这种对“层级关系”的处理，使平面的投影具备了某种伪3D的立体感。
- 滑动机构带来的线性运动
- 与遮罩配合的是精密的滑动机构。操作者通过推拉玻璃连杆，赋予了贡多拉平稳的位移。当这种线性的平移运动与背景中水波的微小动态（有时通过额外的杠杆或第二台幻灯机的溶解视图实现）相结合时，便产生了一种极具真实感的“摇曳”错觉。这类滑片不仅是当时的娱乐珍品，也代表了早期动画在模拟特定地理景观和生活场景时的技术极限。
- 这种滑片的设计逻辑在本质上是“角色/主体对象、背景、特效的多层分离运动”。它证明了在电影摄影机发明之前，人类已经能够通过机械干预，在二维投影中实现包含位移、遮挡、特效和节奏感在内的多重动画要素。
↑ 威尼斯贡多拉效果机械幻灯片（约19世纪）图源：Science Museum Group
↑ 威尼斯贡多拉效果机械幻灯片（约19世纪）图源：Science Museum Group
旋转色板：几何律动与机械传动的演进（1844）
-
抽象图形的动画呈现
- 约1844年，英国玻璃画家、发明家亨利·查尔德（Henry L. Childe）制作出一种被称为“旋转色板”（Chromatrope）的机械幻灯片。
- 该装置通过两块绘有复杂几何图案、且呈逆向旋转的彩色玻璃，在投影银幕上产生类似万花筒般令人炫目的抽象图形动画。
- 这种视觉效果打破了以往幻灯片以“叙事/具象”为主的传统，开创了纯粹基于色彩与几何变换的抽象动画形式。
-
传动系统的技术迭代
- 早期结构：多数采用“8”字形的单滑轮结构，由弦（绳索）带动旋转。这种结构虽然简单，但在操作过程中容易因张力不均而损坏或打滑。
- 中叶改良：19世纪中叶，弦传动被链条和齿环机构取代。玻璃幻灯片被固定在带有齿环的铜框内，通过手摇柄配合棘轮带动两个齿环同步或差异化旋转。
-
差速旋转与视觉幻觉
- 随着齿环机构的完善，旋转色板实现了更为复杂的动画效果，如多组图案的差速旋转。
- 这种机械精度使得投影出的图像能够产生向心或离心的膨胀感与收缩感，利用人眼的视觉特性创造出深邃的动态空间错觉。
- 这一技术的成熟，标志着幻灯动画从简单的模拟运动走向了对视觉感知极限的精密调控。
-
视觉音乐动画雏形
- 旋转色板在动画史上的独特意义还在于它对“节奏”的表现。通过改变手摇的速度，投影师可以实时控制动画的快慢，这赋予了抽象影像某种“音乐性”。使它不仅是视觉艺术，更是一种早期的实时交互动画表演，其产生的视觉冲击力直接启发了后来20世纪的抽象电影与新媒体艺术。
-
参考资料：Science Museum Group. Newton’s colour disc chromotrope by Carpenter & Westley. 1951-317/2 Science Museum Group Collection Online. Accessed 30 June 2025. https://collection.sciencemuseumgroup.org.uk/objects/co8058103/newtons-colour-disc-chromotrope-by-carpenter-westley.
↑ 旋转彩板幻灯片 © de Luikerwaal
↑ 牛顿色盘旋转色板幻灯片（Carpenter & Westley，19世纪晚期）图源：Science Museum Group
↑ 由多条铰链模拟太阳公转的幻灯片（约1859）© Georgetown Visitation Preparatory School Archives
19世纪中，虽然幻灯动画表演在欧洲越来越流行，但基于序列帧的光学动画玩具也开始加入市场。幻灯艺人们迫不及待地开发更先进的机械幻灯片来表演更多的动画，以免被挤出时代。
1858年或更早，匈牙利工程师皮尔彻发明和制作了一种利用视觉暂留现象的大型幻灯投影设备“天体运动镜”（Astrometroscope）。通过操作两块有夹缝（或穿孔）的金属板，循对角线、圆周、垂直或水平方向运动，以模拟流星或各种随意变化的线条动画效果。
约1865年，伦敦幻灯制造商马歇尔（E Marshall）生产了被称为“摆线轮”（Cycloidotrope）的机械幻灯片。结合万花尺原理，观众通过设置触针位置和旋转驱动摇柄，可直接在幻灯片上绘画各种几何图形，并由幻灯实时投影整个绘制过程。
欧洲多个幻灯片制造商都出品了类似产品，其最早发明者无考。

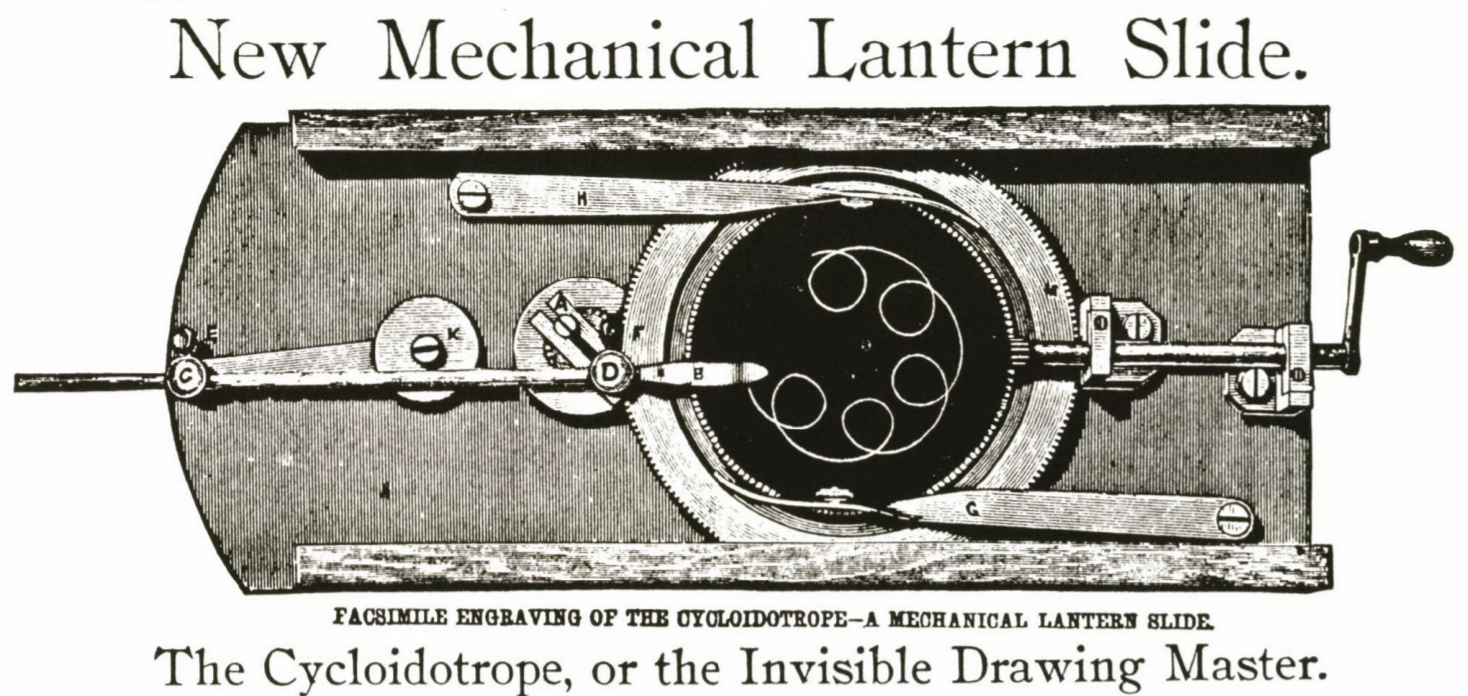

↑ 摆线轮幻灯片广告图（詹姆斯 W，19世纪后期）
1866年，英国科学家惠斯通（Charles Wheatstone）发明了基于莫尔效应的“迷幻轮”（Eidotrope）机械幻灯片。也可以理解为旋转色板的变体，动画效果由两块逆向旋转的镂空金属网片组成，投影出让人眼花缭乱的光点运动动画。
↑ 迷幻轮机械幻灯片 © de Luikerwaal
约1870年，出现了一种名为“万花筒轮”（Kaleidotrope）的机械幻灯片。在有镂空孔的玻璃片夹层中放入彩色胶片或其他小碎片，当转盘旋被撞击或旋转时，会投影出不断变化、五彩斑斓的运动图形动画。
Magic Lantern Society of the United States and Canada. (1875). The Magic Lantern. Magic Lantern Society of the U.S. and Canada, 30.
↑ 万花筒轮机械幻灯片插图（1875）图源：Magic Lantern Society of the United States and Canada
19世纪后期，使用机械镜头挡片、拥有双头甚至三头的幻灯机（biunial lantern、Stereopticon等）陆续出现，新设备提供了更强的光源和更平滑的过渡，它们极大方便了幻灯动画的投影。
↑ 三镜头叠化视效幻灯机广告插图（1886）
1890年代，法国和德国都生产了用于投影柔性长卷胶片的幻灯机
- 由手摇柄驱动转轴旋转移动画面，长卷画和全景画等正式成为机械幻灯动画中的一员。
↑ 法国胶卷幻灯机（约1890）© de Luikerwaal
↑ 德国胶卷幻灯机（约1895）© de Luikerwaal
1891年，英国的乔治·卢蒂克（George F. Lutticke）和威廉·切芬斯（William Cheffins）分别获得了被称为“木偶幻灯片”（Fantoccini Slides），也可称“剪影幻灯片”的专利。
- 包含关节角色，由杠杆、细杆、凸轮或蜗轮驱动，直接控制角色进行较复杂动作表演。
角色一般由金属片制作，关节结构类似于塞拉芬的机械皮影。
↑ 木偶机械幻灯片 © de Luikerwaal
1891年，法国《科学画报》刊登了一款模拟意大利那不勒斯湾维苏威火山喷发的场景的机械动画幻灯片插图。
此外，各大博物馆和古玩网站上还展示了很多来自19世纪，具体发明者不详的机械动画幻灯片：
- 基于牛顿色轮原理表现光色合成效果的旋转幻灯片；
通过旋转摇柄驱动有很多小孔的黑色弹性材料幻灯片，
模拟落雪效果的特殊机械幻灯片，通常与冬季雪景幻灯片结合使用；
利用双层滑片表现火车和船在同一画面各自运动的滑片幻灯片；
利用绘有规则放射状曲线玻璃盘，让静态画面产生动感的旋转幻灯片等。
