🎖️雷诺围绕帕西诺镜展开的三次关键改造：让角色进入布景、让水平图像转向观看轴线，再把循环动画送上银幕
1877年的帕西诺镜已经能够呈现明亮、清晰的循环动画，但人物仍被限制在圆筒内部的十二格图带中。雷诺随后不再只追求“让图画动起来”，而是开始解决三个更接近动画表演的问题：人物在哪里活动、镜面如何重新安排图像方向，以及动画怎样从桌面装置走向公共银幕。
基本信息
发明人：夏尔-埃米尔·雷诺（Charles-Émile Reynaud / Émile Reynaud）
设备：帕西诺镜剧场（Praxinoscope-Théâtre）；陀螺木偶（Toupie Fantoche）；帕西诺镜投影机（Praxinoscope à projection）
类型：光学动画观看与投影设备（光学玩具／前电影技术）
基础专利：法国专利第120.484号（申请：1877年8月30日；授权：1877年12月21日）
专利增补：1879年1月7日增补——帕西诺镜剧场；1879年8月26日增补——倾斜镜面结构及陀螺木偶
商品化：帕西诺镜剧场约1879年；陀螺木偶约1881年；帕西诺镜投影机约1882年
帕西诺镜剧场（Praxinoscope-Théâtre）：让动画人物进入布景
-
从帕西诺镜到袖珍剧场
- 1879年1月7日，埃米尔·雷诺（Émile Reynaud）为帕西诺镜专利提交第一份增补证书，提出在镜鼓前安装一块兼具透射与反射作用的无镀银薄玻璃（glace sans tain），并为活动人物配置独立的舞台布景。此后投入市场的帕西诺镜剧场，则把镜鼓、图带、布景和观看视窗共同装入可折叠的箱体中，使原本直接观看镜中循环动作的帕西诺镜，变成了一座桌面上的“袖珍剧场”。
- 人物的十二个动作阶段被绘制在黑色背景的循环图带上，并随圆筒围绕中央镜柱旋转。观众不再从装置上方环视镜面，而是通过箱体前方的剧场式视窗，从预先限定的位置观看合成后的画面。
图片使用许可申请中……
↑ “帕西诺镜剧场”（Praxinoscope-Théâtre）彩色商品广告卡（1889年以后，约1890年）。卡面标示雷诺的发明在1889年巴黎世界博览会上获得铜牌。澳大利亚维多利亚博物馆藏（ST 42202）；原图有损，本站修复图源：Museums Victoria Collections
-
人物与布景的实时光学合成
- 帕西诺镜剧场利用两条不同的视觉路径组合人物与场景。活动人物仍由中央镜柱依次反射，形成位置相对稳定的循环动作；固定布景则通过倾斜安装的玻璃反射到同一视域。观众透过玻璃观看时，两路影像恰好重合，使活动人物仿佛真正站在具有地面、前景和背景的小舞台上。
- 黑色图带在这里不仅用于突出彩色人物，也承担着简易的遮光作用。人物周围的黑色区域反射光较少，布景的虚像因而能够清楚地出现在人物周围，而不会被图带上的背景颜色遮挡。人物和布景并未绘制在同一载体上，而是在观看的一瞬间完成组合；从技术逻辑上看，这是一种早期的实时光学合成。
↑ 通过“帕西诺镜剧场”视窗拍摄的观看效果：镜鼓中的活动人物与倾斜玻璃片反射的固定舞台布景叠合，形成角色置身于布景之中的视觉效果。图源：De Luikerwaal。© De Luikerwaal
-
从幽灵幻术到可更换布景
- 雷诺明确指出，这一结构借用了剧场中制造“无实体幽灵”（spectres impalpables）的光学布置，也就是今天通常所称的佩珀尔幻象（Pepper’s Ghost），但将反射关系倒转过来：传统佩珀尔幻象把隐藏的演员或“幽灵”反射进观众直接看到的真实布景；帕西诺镜剧场反射的却是固定布景，活动人物则经中央镜柱映出，并透过玻璃被观众直接看见。
- 正因为人物与场景来自不同的影像路径，布景可以脱离人物图带单独制作和更换。商品装置可配置相互配合的背景、地面和前景卡，分别安装在箱体的滑槽或折叠板上；人物图带与布景卡也可以独立替换。这样，同一套循环动作便能被安置在不同环境里——例如同一位跳绳女孩，既可以出现在室内，也可以进入森林场景。
- 这种结构还带来一项重要的制作变化：
-
固定环境不必在十二幅人物动作中反复绘制，只有发生运动的部分需要被分解为连续姿态。
- 帕西诺镜剧场由此把“活动角色”与“静止场景”分配到两个独立载体上，再通过光学方式将其组合。它尚不是后来赛璐珞动画中的分层摄影，却已经清楚呈现出运动层与静止层分离的基本技术逻辑。
-
↑ 法国勒皮昂韦莱克罗扎捷博物馆（Musée Crozatier）收藏的“帕西诺镜剧场”实物（馆藏号1957.2.1）。图源：Musée Crozatier。© L. Olivier
注：馆方将该件年代登记为1878年，但这与“帕西诺镜剧场”在1879年的专利与公开资料存在冲突。
-
被视窗限定的单人舞台
- 帕西诺镜剧场虽然增加了布景、纵深和舞台框景，观看方式却仍受到严格限制。玻璃角度、镜鼓位置和布景距离必须对应预先设定的视点，人物与场景才能准确重合。
- 观众因此需要从箱体前方的狭小视窗正面观看；一旦偏离中心位置，两路影像便可能错位，舞台幻象也会被破坏。
- 它所创造的仍是一种主要面向单名观看者的桌面动画：人物获得了明确的表演空间，却仍被限制在十二格左右的短循环中。
- 帕西诺镜剧场解决了“活动人物如何进入固定环境”的问题，但尚未解决长时间放映、连续输送和叙事展开的问题。后来的帕西诺镜投影机进一步把这种“人物＋布景”的分路结构送上银幕，而光学剧场（Théâtre Optique）则最终以长图带突破了短循环的限制。

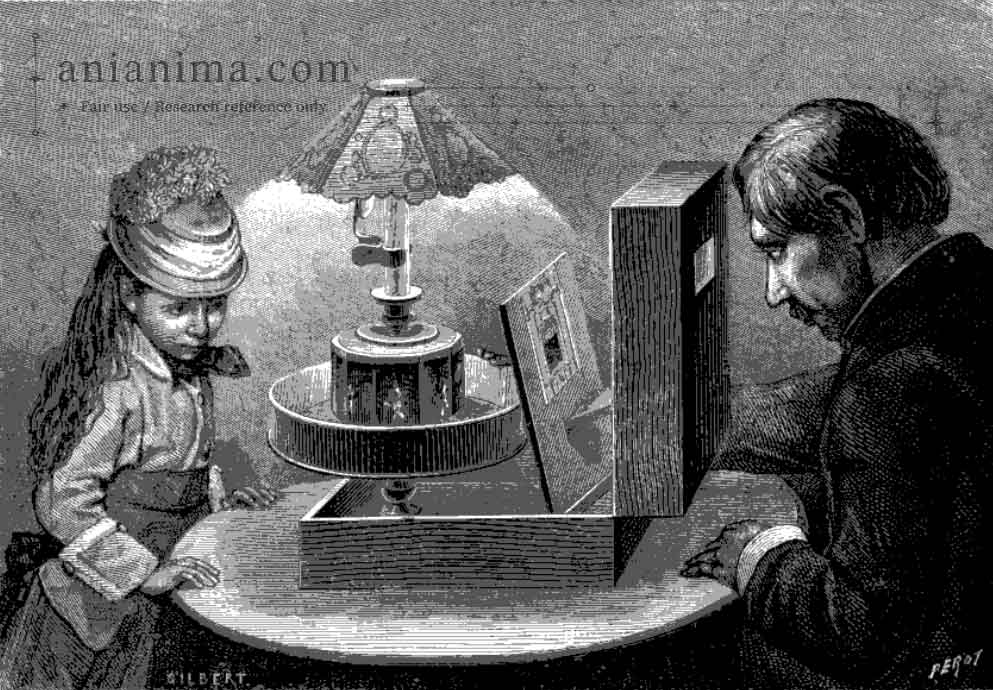

↑ 观众使用雷诺“帕西诺镜剧场”（Praxinoscope-Théâtre）的同时代插图，刊于法国科学杂志《自然》（La Nature）第349期，1880年2月7日，第148页。成人通过正面视窗观看叠合后的舞台画面，儿童则从侧面观察旋转镜鼓。图源：Cnum—Conservatoire numérique des Arts et Métiers。© 公有领域
陀螺木偶（Toupie Fantoche）：四块倾斜镜面的小型实验
-
从垂直镜柱到倾斜镜面
- 1879年8月26日，雷诺为帕西诺镜专利提交第二份增补证书，将原本与旋转轴平行的垂直镜面改为倾斜镜面。约在1881年投入市场的“陀螺木偶”，是这一方案最简洁的商品化实现。
- 装置由手柄、四块呈45度倾斜的三角形镜面和一张可更换的圆形图盘组成。四块镜面围成方锥形，图盘安装在镜面上方，盘面绘有同一动作的四个阶段。
- 圆盘上的四格动画
- 使用者转动装置时，图盘与镜面共同旋转，四幅图像依次被反射到近似相同的观看方向，形成不断重复的短动作。它重新采用了类似费纳奇镜（Phenakistiscope）的圆形图盘，却不再依赖狭缝观看，而是借助帕西诺镜式的旋转镜面稳定图像。
- 与通常采用十二幅图像的帕西诺镜相比，陀螺木偶只有四个动作阶段，因此姿态转换较为突然，容易出现明显的分段感、闪烁和变形。它证明少量画格也能形成基本的运动幻觉，但并不以流畅的动画效果见长。
-
倾斜镜面的后续价值
- 陀螺木偶真正重要的不是动画质量，而是它改变了图像平面与观看方向之间的关系：连续图像不必再竖直围绕镜鼓排列，而可以平放在水平面上，再由倾斜镜面转入观看或投影光路。
- 1879年增补专利所确立的这一结构，后来也应用于帕西诺镜投影机，并在1907年的“立体影院”（Stéréo-Cinéma）中再次出现。陀螺木偶因而更适合被理解为雷诺光学装置发展中的一项小型结构实验，而不是一条独立的动画技术路线。
-
现代复刻
- 如今，西班牙厂商 Antiquus 提供手持式和台座式现代复刻版，并配有可更换图盘，可用于直观观察图盘、镜面与观看轴线之间的关系。
↑ 阿尔贝·蒂桑迪埃（Albert Tissandier，图中署名“A. Tissandier”）绘制的“陀螺木偶”（Toupie Fantoche）结构插图，刊于加斯东·蒂桑迪埃的《游戏教学》（L’Enseignement par les jeux），《自然》（La Nature）第448期，1881年12月31日，第73页。图中展示四帧图盘与四块45度倾斜镜面的组合。© 公有领域
帕西诺镜投影机（Praxinoscope à projection）：把桌上动画送上银幕
-
从专利设想到商品化
- 雷诺早在1877年的帕西诺镜专利中，便列出一种“投影装置”方案：将透明的连续图像置于强光下，通过镜柱和一个或多个投影镜头，把活动影像放大到银幕上。1879年的陀螺木偶（Toupie fantoche）进一步采用45度倾斜镜面；帕西诺镜投影机随后把这种斜置镜面结构用于折转光束，使水平排列的循环图带能够进入投影光路。
- 1880年6月4日，雷诺在法国摄影学会（Société française de photographie）展示了一个早期投影模型，但该模型的具体形态目前尚不清楚。1882年11月4日，《自然》（La Nature）杂志介绍了正式投入市场的玩具型号，称它能够把活动图像投向银幕，供“一整群观众”共同观看。
- 商品型号以经过改装的灯式幻灯装置（lampascope）提供照明，使用普通油灯即可运行，并在同一灯箱上设置两套相互独立的投影系统。
-
人物与布景的双路投影
- 其中一路投射固定布景，另一路投射活动人物。人物的十二个动作阶段分别绘制并着色在透明玻璃片上，再以织物连接成能够弯曲的循环图带。这是一种颇具过渡性质的影像载体：玻璃片使每一幅图像保持平整，柔软的织物接缝则让十二幅图像能够首尾相接，安装在旋转的环形支架上。
- 人物周围覆盖着不透光的黑色区域，使光线只穿过人物形象本身。投影时，活动人物便可以叠加在另一支镜头投出的固定布景之上。只需略微调整两套投影系统的方向，人物就会落入场景中的相应位置，在银幕上完成实时光学合成。
- 现存商品资料列有十五种活动题材和五种布景，说明人物循环与固定场景已经被作为两类相互独立、可以替换的影像模块制作和销售。同一套设备因此不必为每一幅人物动作重复绘制背景，也可以通过更换人物图带或布景，组合出不同的投影节目。
-
光学补偿：让人物稳定在银幕中央
- 活动人物的投影并不是简单地让玻璃图带在灯前旋转。光线先经过聚光透镜，再由一块45度倾斜的平面镜折转，穿过环带上的透明图像；随后，图像依次被十二面斜置旋转镜柱反射，最后进入投影镜头。
- 镜柱在这里承担着关键的光学补偿作用。当图带与镜柱共同旋转时，十二个动作阶段的反射像会依次出现在近似相同的中心位置，而不会随着环带绕银幕转动。投影镜头再把这个中央虚像放大为银幕上的实像，于是观众看到的是一个位置相对稳定、动作连续变化的人物。
- 因此，帕西诺镜投影机的镜柱不只是制造运动幻觉，也承担了动画投影中的图像定位功能。它把不断移动的物理画格，转化为银幕上基本固定的连续形象。
-
从桌上观看到共同观看
- 在雷诺的装置谱系中，帕西诺镜投影机第一次把原本需要围着镜鼓直接观看的帕西诺镜动画，转化为可供一组观众共同观看的银幕影像。观看者不再凝视装置内部，而由操作者通过手柄维持适度、均匀的转速，银幕由此成为动画的共同观看界面。
- 不过，它仍然沿用十二格首尾相接的循环结构，只能反复呈现杂耍、跳绳、挥拍或吸烟等短动作。装置尚未具备长图带的连续输送和逐格定位机制，因此无法表现持续发展的动作过程，也不能展开完整叙事。
↑ 雷诺“帕西诺镜投影机”（Praxinoscope à projection）的彩色商品广告（约1880年代初）。广告介绍该装置可借助普通灯具，将活动人物与可更换布景投向银幕。图源：Les Amis d’Émile Reynaud ↗️
↑ 路易·波耶（Louis Poyet）绘制的“帕西诺镜投影机”工作图，刊于《自然》（La Nature）第492期，1882年11月4日，第357页。画面显示固定布景与活动人物经两路光学系统投向同一银幕。© 公有领域
三台装置构成的技术链条
-
帕西诺镜剧场建立了画面分层。
- 活动人物与固定布景分别制作，再通过半透反射玻璃组合为一个场景。
-
陀螺木偶改变了镜面的空间方向。
- 倾斜镜面把水平排列的图像引向中央观看轴线，为后续投影与立体观看装置提供了新的结构基础。
-
帕西诺镜投影机完成了银幕化。
- 人物与布景由两个光学系统分别投射，在银幕上重合，使循环动画由个人玩具变成可供多人观看的影像。
-
三者尚未解决的共同问题是短循环。
- 无论观看方式怎样改变，人物最终都要在少数动作阶段中回到开头。
- 直到1888年，雷诺取得“光学剧场”（Théâtre Optique）专利，以带孔的长卷式连续图像带取代圆筒中的短循环；1892年，他开始在巴黎格雷万博物馆（Musée Grévin）公开演出能够持续十余分钟的“光之哑剧”（Pantomimes lumineuses）。
历史意义&影响
- 从动作幻觉走向场景组织。雷诺不再满足于孤立的循环动作，而是开始处理人物、背景与画面空间之间的关系。
- 形成早期的角色与背景分离思路。这种结构不能直接等同于现代动画合成，但已经表现出活动角色和固定背景分别制作、分别更换，再组合为完整画面的工作逻辑。
- 把光学动画推进到公共观看。帕西诺镜投影机突破了剧场式视窗的单人观看限制，成为雷诺由光学玩具迈向公共动画表演的关键节点。
- 倾斜镜面成为长期技术线索。陀螺木偶看似只是四格小玩具，其镜面结构却先后进入帕西诺镜投影机和“立体影院”，在雷诺的发明体系中持续了近三十年。
- 奖项归属不应混淆。基础型帕西诺镜在1878年巴黎世界博览会获得的是“荣誉奖”，1879年又获得巴黎工业博览会银牌；1889年巴黎世界博览会铜牌则是对雷诺系列发明的表彰。不能写成这三台装置在1878年获得铜牌。
